电磁式振动试验机

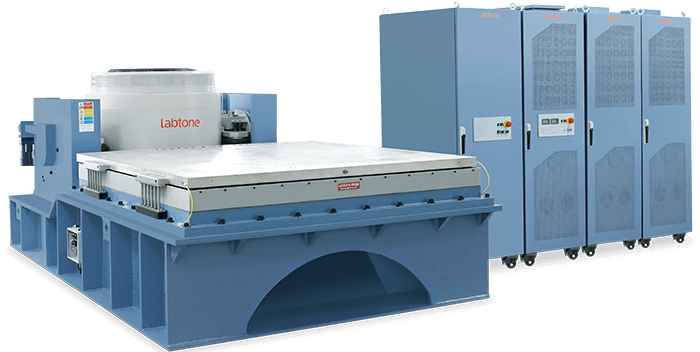

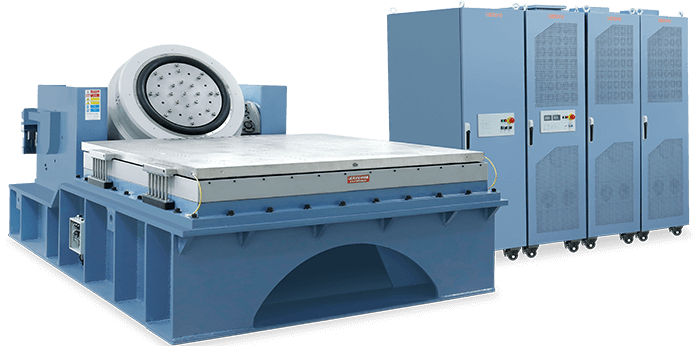

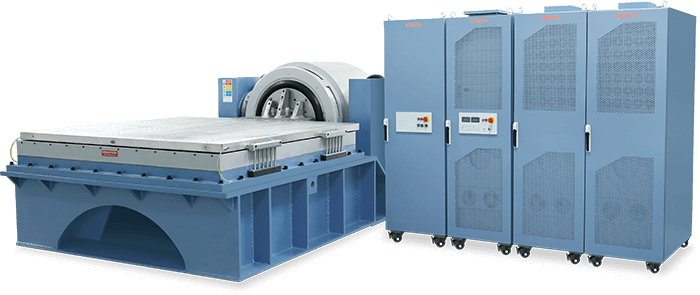

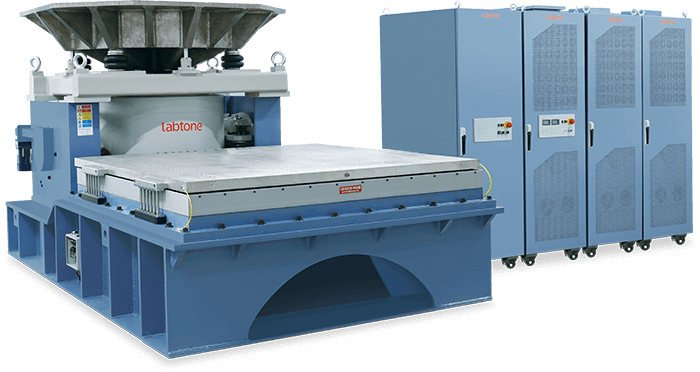

水冷电动振动试验系统

冷却方式采用三水内冷，即动圈、励磁线圈和短路环分别通水冷却的双循环冷却方式。
动圈结构采用无骨架动圈，活动系统重量轻，空载加速度大，动圈一阶共振频率高，动圈散热好。
载荷支撑借鉴国外技术并加以自主创新设计空气弹簧，单个空气弹簧可承载300kg以上。

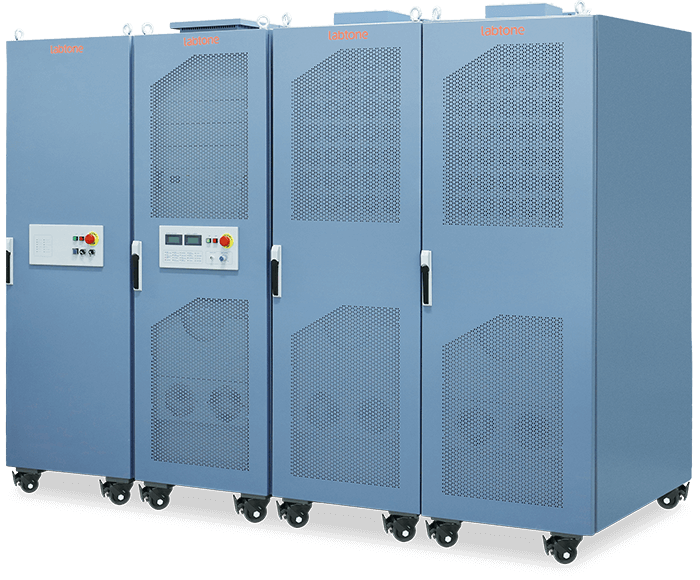

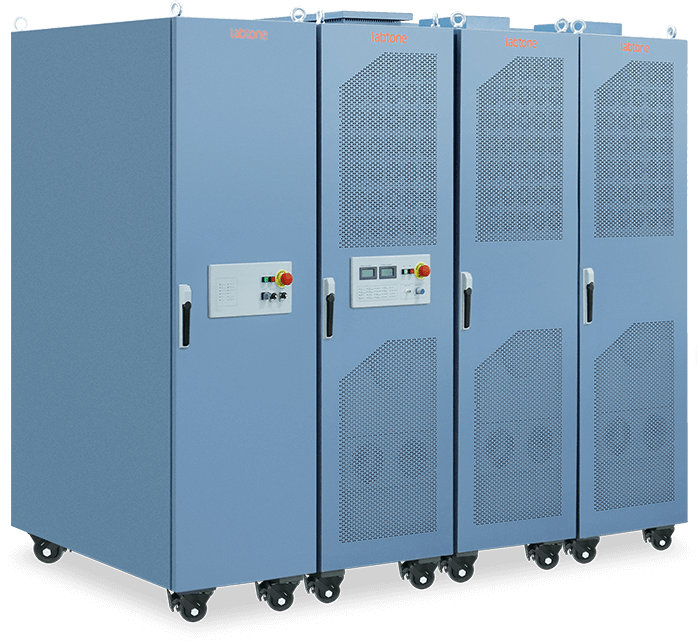

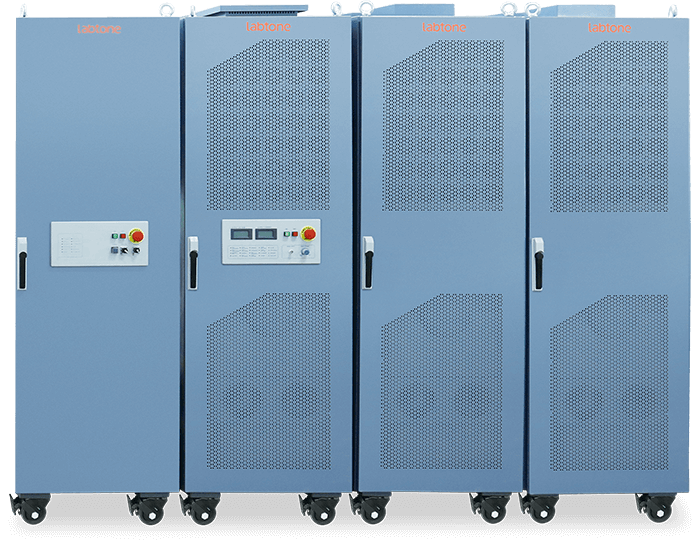

功率模块采用IGBT设计，功耗小、效率高，系统具有节能模式。
多达32种故障检测，实现对系统的可靠保护
RS485接口实现系统的远程控制
双磁路结构使磁场强度高，漏磁小。

产品介绍

水冷振动台系列具有推力大、承载能力强、冷却效率高、最大位移76mm等诸多优点。符合大型电子装配总成、自动化装置、航空航天大型零部件、人造卫星、空间和军用系统的各种典型振动试验要求。当耳轴系统采用特殊设计和客户端提供合适的地基时，该系统可以从低频1Hz甚至DC开始，不管是正弦振动还是随机振动。
主要由活动组件（驱动线圈和工作台）、磁路系统、弹性支撑系统、导向系统及冷却单元组成。台体采用双磁路结构，结构紧凑合理，磁场强度强，台体体积小，漏磁小。振动台与功率放大器实现最佳阻抗匹配, 特别是合理控制动圈部件的一阶轴向共振频率,系统响应可控性好。

产品参数

水冷振动试验系统
系统型号	EVW360	EVW390	EVW3120	EVW3160	EVW3200	EVW3250	EVW3300	EVW3350
匹配功放	LA60K	LA90K	LA120K	LA160K	LA200k	LA250K	LA300K	LA350K
台体型号	E60T45	E90T45	E120T55	E160T65	E200T65	E250T67	E300T82	E350T82
额定推力（KN/kgf）	60/6000	90/9000	120/120000	160/16000	200/20000	250/25000	300/30000	350/350000
冲击推力（KN/kgf）	120/12000	90/18000	250/25000	320/32000	400/40000	500/50000	600/60000	700/70000
频率范围（Hz）	1-2,700	1-2,700	1-2,500	1-2,200	1-2,200	1-2,000	1-1700	1--1700
最大正弦/随机加速度(g)	100/60	125/60	100/60	100/60	100/60	100/60	100/60	100/60
最大速度（m/s）	2
最大位移p～p/持续位移(mm)	76/63
最大载荷（kg）	标准1000, (可选2,000 )
动圈直径（mm）	450	450	550	650	650	670	820	820
一阶谐振频率（Hz）(±5%)	2300	2300	2100	1800	1800	1600	1500	1500
运动部件等效质量（kg）	60	70	90	150	150	180	300kg	350kg
冷却单元	C1			C2			C3
蒸馏水要求	水硬度30ppm，PH7～8，导电率1us/cm
内循环水压力(Mpa)	1.2
热交换功率	100			220			350
外循环水流量(L/min)	150	150	200	200	300	350	450	500
外循环流量/水压	0.28-0.42Mpa
外循环水管接口	1-1/4"或 DN32
水泵功率(内/外循环)(kW)	5/5			8/5			11/5
冷却单元重量（kg）	290			320			340
冷却单元尺寸L×W×H（mm）	610×900×2000
系统工作环境要求
温湿度	温度：0～40℃；湿度：0～90%，不结露
供电电源	3相 AC,380±10%，50Hz,
供电功率（kVA)	125	160	200	230	250	320	380	560
压缩空气要求	0.7Mpa
