水平冲击响应谱试验

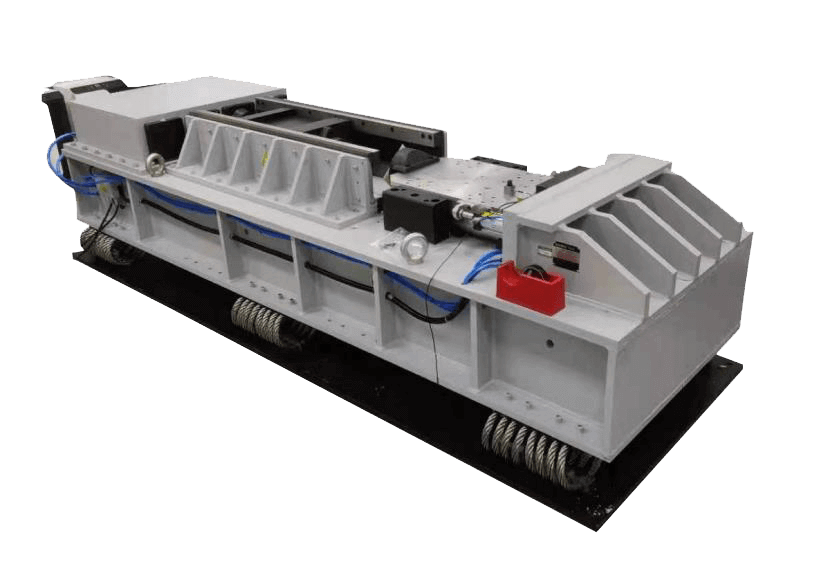

水平冲击响应谱试验台
  • 传统冲击规范严格规定脉冲的类型,而且该规范则对冲击脉冲的类型和产生冲击的方法不做严格要求,
  • 因此实验的灵活性增大。
  • 冲击响应谱是响应等效的,对产品的作用效果也等效,因此冲击响应谱模拟比规定冲击来模拟更接近
  • 实际冲击环境。
  • 通过冲击响应谱的分析,可以对设备各部件所承受的最大动力载荷能够有比较准确的把握,以此预测
  • 冲击潜在的破坏,同时还能提供给工程设计人员一个比较灵活的技术,以确保试验的重复性。
  • 简单紧凑、操作方便,试验结果的重复性好,能满足目前航天系统制定的各种谱规范的要求。同时在
  • 设计中,考虑多重安全防护措施,如断电保护功能、工作状态警示装置等,多方面确保设备在工作时不
  • 会因意外危及人身、被试件和设备安全。
产品介绍
  • 水平冲击响应谱试验台是利用间接法进行谱规范冲击试验的专用设备,因此也可以称作谱规范冲击机。水平冲击响应谱试验台能真实地模拟实际环境中的冲击波及冲击能量,主要用于电工电子产品或包装件的冲击试验,测量其抗冲击性能,考核试品在冲击环境下功能的可靠性和结构的完好性,以评价其对冲击环境的适应性。
  • 冲击响应谱是一系列固有频率不同的单自由度线性系统受到同一冲击激励响应的总结果,产品受到冲击作用,其冲击响应的最大值意味着产品出现最大应力。
  • 最大冲击响应谱峰值:15000G,冲击响应频率范围:50~5000Hz,冲击拐点频率:300~2500Hz,波形有效持续时间:≤20ms。
产品参数


HESS系列储能式气动水平冲击响应谱试验台
型号 HESS-50 HESS-100 HESS-200 HESS-250 HESS-300 HESS-4OO
最大负载(kg) 50 100 200 250 300 400
台面尺寸(mm) 450×500 600×600 800×800 1000×1000 1250×1250 1500×1500
最大冲击响应谱峰值(g) 15000 12000 10000 10000 8000 7000
冲击响应频率范围(Hz) 50~5000Hz
冲击拐点频率(Hz) 300~2500 300~2500 250~2000 250~2000 250~2000 250~2000
上升斜率(dB/oct) 6~9 6~9 6~9 6~9 6~9 6~9
容差范围 fn≤3kHz ±6dB fn>3kHz +9/-6dB
波形有效持续时间(ms) ≤20
台体外形尺寸(mm) 3400×900×650 3550×1000×655 3700×1000×655 3970×1200×720 5150×1550×750 5400×1800×750
设备重量(kg) 4200 4300 6000 7600 8300 11600
所需气压(kg/cm²) 7~8
所需气量(/min) 1.6 1.6 1.6 1.6 1.6 2
电源电压 三相380V,50/60Hz
工作环境 温度0~40℃,湿度≤80%(不结露)
满足标准: GJB150.18A-2009,GJB150.27-2009,MIL-STD-810F
